Tabela de UHC dos Aparelhos Sanitários e Diâmetro Nominal Mínimo dos Ramais de Descarga

Tabela de UHC dos Aparelhos Sanitários e Diâmetro Nominal Mínimo dos Ramais de Descarga

As Unidades de Hunter de Contribuição (UHC) determinam o peso e o dimensionamento dos aparelhos sanitários em sistemas de esgoto de acordo com a norma brasileira ABNT NBR 8160.

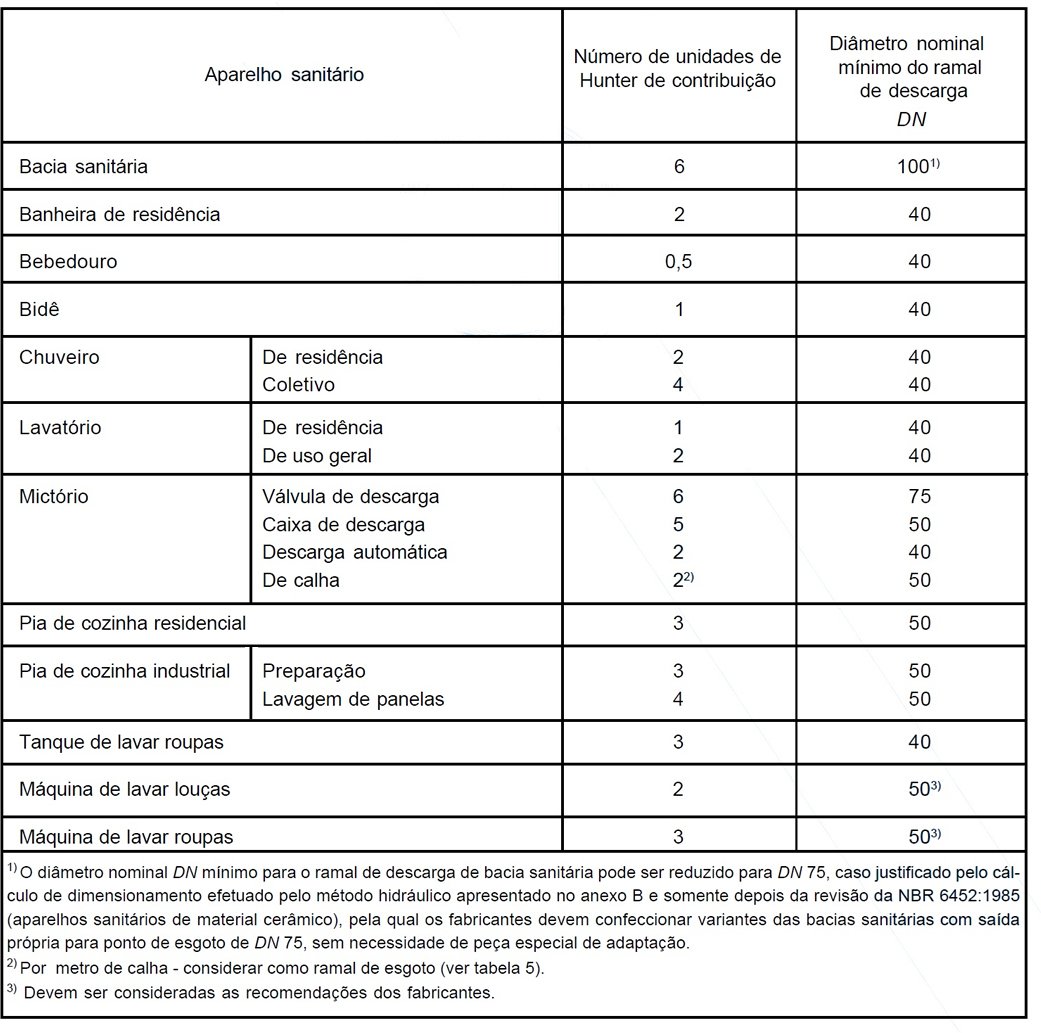

Tabela de UHC dos Aparelhos Sanitários e Diâmetro Nominal Mínimo dos Ramais de Descarga - Planilha Web
Aparelhos não relacionados (Estimativa por vazão)

Para aparelhos que não estão na lista acima, a NBR 8160 usa o cálculo de vazão onde 1 UHC equivale a 0,15 L/s (ou 28 L/min):

  • Até 0,15 L/s: 0,5 UHC (DN 40)
  • De 0,16 a 0,30 L/s: 1 UHC (DN 40)
  • De 0,31 a 0,50 L/s: 2 UHC (DN 50)
  • De 0,51 a 0,80 L/s: 3 UHC (DN 50)
  • De 0,81 a 1,50 L/s: 6 UHC (DN 75 ou 100)
