Calculadora de Momento Fletor Viga Biapoiada Apoios Fixo e Móvel Carga Uniformemente Distribuída
Calcular Momento Fletor Viga Biapoiada Apoios Fixo e Móvel Carga Uniformemente Distribuída
Informe os parâmetros necessários abaixo e veja o resultado no painel à direita.
Diagrama de Corpo Livre e Momento Fletor
Sobre a nossa Calculadora de Momento Fletor Viga Biapoiada Apoios Fixo e Móvel Carga Uniformemente Distribuída
Bem-vindo(a) à nossa Calculadora de Momento Fletor Viga Biapoiada Apoios Fixo e Móvel Carga Uniformemente Distribuída.
Nosso objetivo ao construir essa ferramenta foi facilitar o entendimento
do momento fletor e das reações de apoio em vigas por parte dos
estudantes de Engenharia Civil e também auxiliar os cálculos de profissionais que já atuam na área.
Como usar?
Por se tratar do cálculo do momento fletor, só precisamos informar a carga linear em kN/m, kg/m ou tf/m que incidirá sobre a viga. Em geral essas cargas lineares envolvem o peso da parede, uma fração do peso da laje, o peso próprio da viga, etc. Nossa Calculadora de Peso da Parede por Metro Linear poderá ser útil neste cálculo.
O passo seguinte é informar o comprimento da viga em metros. Essa informação possibilitará à ferramenta desenhar o diagrama de corpo livre da viga, assim como efetuar o cálculo do momento fletor.
Informe o ponto de interesse (em metros) para saber o momento fletor nesse ponto específico.
Fórmulas Usadas
O Momento Fletor Máximo Mk ou Msk pode ser obtido por meio da seguinte fórmula:
\[M_\text{max} = \frac{q \cdot L^2}{8} \] Onde:Mmax = Momento máximo em kN.m;
q = Carga linear em kN/m;
L = Comprimento da viga em metros (m).
Se quisermos saber o momento fletor em qualquer ponto da viga, podemos usar a seguinda fórmula:
\[M_x = \frac{q \cdot x}{2} \cdot (L - x) \] Onde:Mx = Momento fletor em um ponto específico da viga em kN.m;
q = Carga linear em kN/m;
x = Um ponto específico da viga em metros (m);
L = Comprimento da viga em metros (m).
Adquira a Planilha Automática em Excel para o Cálculo do Momento Fletor em Vigas Biapoiadas com Apoios Fixo e Móvel e Carga Uniformemente Distribuída
Planilha Automatizada em Excel para Cálculo do Momento Fletor de Vigas
O cálculo do momento fletor é uma etapa fundamental na análise e no dimensionamento de vigas de concreto armado, pois permite determinar os esforços de flexão que atuarão na estrutura e servem de base para o dimensionamento das armaduras longitudinais.

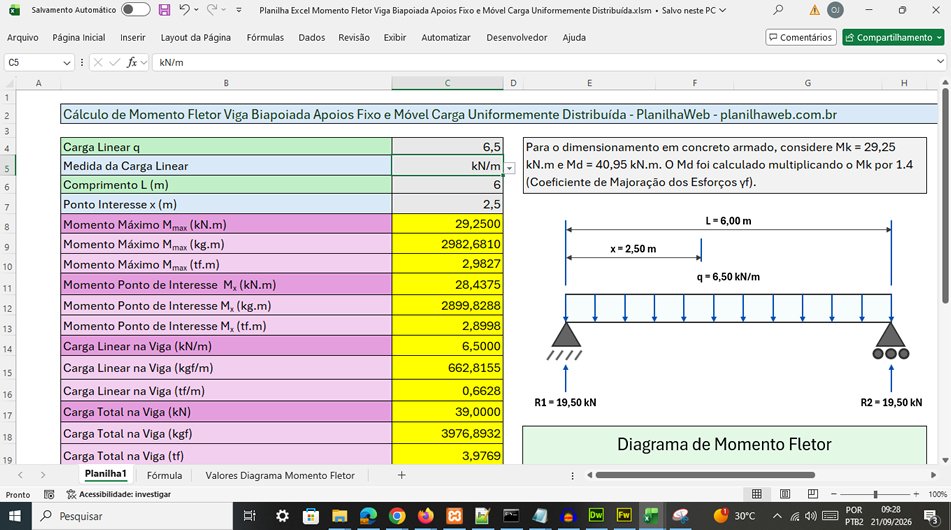

Nossa planilha automatizada em Excel foi desenvolvida para tornar esse processo mais rápido, organizado e intuitivo. A partir dos dados da viga, como comprimento, carregamento e condições de apoio, a ferramenta realiza automaticamente os cálculos necessários e apresenta os resultados de forma clara, incluindo a representação gráfica do momento fletor ao longo da viga.
Além de reduzir cálculos repetitivos e minimizar erros de digitação ou aplicação de fórmulas, a planilha proporciona uma visualização imediata do comportamento estrutural, facilitando a interpretação dos resultados por engenheiros, arquitetos e estudantes de Engenharia Civil.
Mais que uma planilha: uma ferramenta para agilizar a análise estrutural e auxiliar na tomada de decisões de projeto.
