Calculadora de Peso Próprio da Viga por Metro Linear e Total

Calcular Peso Próprio da Viga por Metro Linear e Total

Informe os parâmetros necessários abaixo.

Comprimento da Viga (m)

Largura b_w (cm)

Altura h (cm)

Peso Específico Concreto NBR 6120:2019 (kN/m³)

Resultados

Crie uma conta gratuita para visualizar os resultados ocultos.

Sim, nós sabemos o quanto isso é aborrecedor, mas foi a forma que encontramos de nos proteger contra as ferramentas de IA, que se apropriam do nosso conteúdo e não nos dão os devidos créditos.

Fórmula do Peso Próprio da Viga por Metro Linear e Total

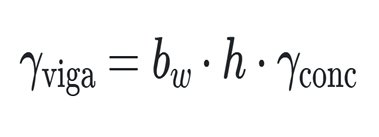

A fórmula para o cálculo do Peso Próprio da Viga pode ser definida como:

\[\gamma_\text{viga} = b_w \cdot h \cdot \gamma_\text{conc} \]

Onde:

γ_viga = peso próprio da viga em kN/m;

b_w = largura da viga em metros;

h = altura da viga em metros;

γ_conc = peso próprio do concreto em kN/m³.

Agora, para saber o peso total da viga, basta multiplicar o peso próprio da viga γ_viga pelo seu comprimento. O resultado será dado em kN.

Sobre o peso específico do concreto armado

O peso específico do concreto armado é, em geral, considerado como 2500 kg/m³, ou 25 kN/m³. Este valor é utilizado para cálculos estruturais, como o cálculo do peso próprio de vigas, pilares e lajes. O peso específico do concreto simples, por outro lado, é geralmente considerado como 2400 kg/m³.

Concreto armado:

O concreto armado, ao incluir barras de aço, tem uma densidade ligeiramente maior do que o concreto simples.

Cálculo do peso próprio:

O peso específico do concreto armado é fundamental para calcular o peso próprio das estruturas, como vigas, pilares e lajes.

NBR 6120:

A norma brasileira NBR 6120 estabelece o peso específico do concreto armado em 25 kN/m³, a ser utilizado para o cálculo de cargas permanentes em edificações.

Concreto simples:

O concreto simples, sem adição de aço, tem um peso específico ligeiramente menor, em torno de 2400 kg/m³.
