Insira as informações solicitadas e observe o resultado no painel à direita.
Fórmulas para o cálculo do Consumo Diário de uma edificação e a Capacidade do Reservatório
O alimentador predial é a tubulação responsável por conduzir a água proveniente do sistema público de abastecimento, ou de outra fonte de abastecimento prevista no projeto, até o reservatório ou sistema de distribuição da edificação. Ele constitui uma das principais partes da instalação hidráulica predial, pois é por meio dele que a água chega à edificação.
Seu correto dimensionamento é fundamental para garantir que a vazão necessária seja fornecida de forma adequada, evitando problemas como baixa pressão, velocidades excessivas, perdas de carga elevadas e insuficiência no abastecimento. Um alimentador subdimensionado pode comprometer o funcionamento de toda a instalação, enquanto um dimensionamento excessivo pode aumentar desnecessariamente o custo da obra.
Assim, o dimensionamento deve considerar fatores como vazão de projeto, comprimento da tubulação, desníveis, perdas de carga, material utilizado e diâmetro interno da tubulação, garantindo eficiência, segurança e economia no sistema hidráulico residencial.
A vazão mínima na tabulação do alimentador predial é calculada por meio da seguinte equação:
\[Q = \frac{CD}{86400} \] Onde:CD = consumo diário em m3. Na nossa calculadora o consumo diário deve ser fornecido em litros;
Q = vazão mínima em m3/s;
86400 = número de segundos em 24 horas.
Uma vez obtida a vazão mínima, o diâmetro interno mínimo do alimentador predial pode ser calculado por meio da seguinte fórmula:
\[d = \sqrt{\frac{4 \cdot Q}{\pi \cdot v}} \] Onde:d = diâmetro interno em metros;
Q = vazão em m3/s;
v = velocidade em m/s.

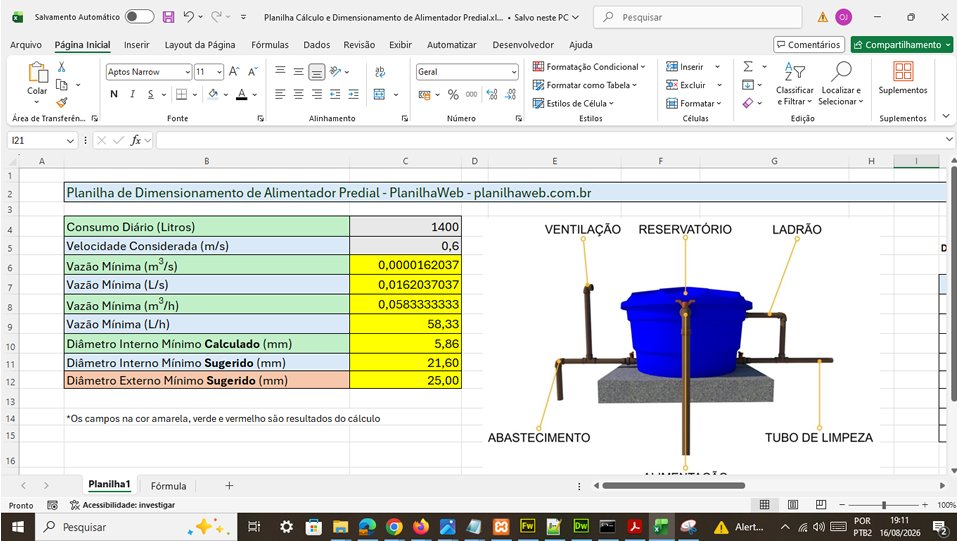

Adquira a Planilha Automática em Excel para o Cálculo do Dimensionamento do Alimentador Predial
