Calculadora de Área de Aço Mínima NBR 6118 Vigas de Concreto Armado

Calcular Área de Aço Mínima NBR 6118 Vigas de Concreto Armado

Informe os parâmetros necessários abaixo e veja o resultado no painel à direita.

Largura b_w (cm)

Altura h (cm)

FCK do Concreto (MPa) 20 MPa 25 MPa 30 MPa 35 MPa 40 MPa 45 MPa 50 MPa

Calcular Limpar Formulário Planilha Excel

Resultados

---

Fórmula do Cálculo da Área de Aço Mínima NBR 6118 Vigas de Concreto Armado

A área de aço mínima (A_s,min) em vigas de concreto armado, segundo a NBR 6118, é geralmente de 0,15% da área da seção transversal do concreto (largura x altura) para armaduras longitudinais (positivas e negativas). O objetivo é garantir a segurança estrutural e evitar ruptura frágil, devendo-se utilizar barras de no mínimo 6.3 mm ou 8 mm dependendo do projeto.

Para isso podemos usar a seguinte fórmula:

\[A_\text{s,min} = \rho_\text{min} \cdot A_c \]

Onde

A_s,min é a área mínima de seção de armaduras;

ρ_min é a taxa de armadura mínima (%) com base na tabela abaixo;

A_c é a área da seção transversal bruta de concreto em cm².

Tabela 1: Valores de ρ_min para diferentes classes de concreto.

Fck	ρmin
20 a 30	0,150%
35	0,164%
40	0,179%
45	0,194%
50	0,208%

E qual é a Área de Aço Máxima para vigas de concreto armado?

A norma diz que em nenhum trecho deve haver mais do que 8% de taxa de armadura em uma viga, mesmo nos trechos de sobreposição de barras devido a emendas, o que nos dá um limite geral de 4%. Portanto, esse limite deve ser ponderado levando-se em conta as barras nas zonas comprimida e tracionada.

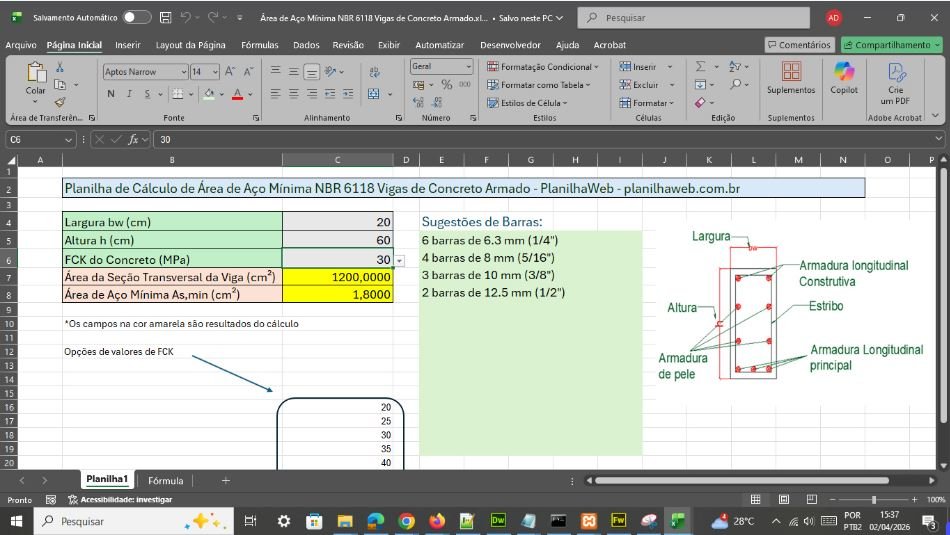

Adquira a Planilha Automática em Excel para o cálculo da Área de Aço Mínima NBR 6118 Vigas de Concreto Armado

Além de poder usar de forma gratuíta a nossa Calculadora Online de Cálculo da Área de Aço Mínima NBR 6118 Vigas de Concreto Armado, você pode também adquirir a Planilha Automática em Excel para o Cálculo da Área de Aço Mínima NBR 6118 Vigas de Concreto Armado, e modificá-la da forma que desejar. Usamos um código muito interessante em Excel VBA que te mostrará como acessar as células, linhas e colunas do Excel para a realização deste tipo de cálculo.

Se você busca mais agilidade, precisão e segurança no dimensionamento de vigas de concreto armado, investir em uma planilha automática de Excel para cálculo da Área de Aço Mínima conforme a NBR 6118 é uma decisão estratégica.

Com ela, você elimina cálculos repetitivos e ganha rapidez na rotina de projeto, obtendo resultados instantâneos a partir de poucos dados de entrada. Além disso, a planilha já aplica corretamente os critérios normativos, garantindo conformidade com a NBR 6118 e reduzindo significativamente o risco de erros.

Outro grande diferencial é a sugestão automática de barras de aço, que facilita a escolha da armadura mais adequada. Isso não só otimiza o dimensionamento, como também contribui para a economia de material e maior eficiência na execução da obra.

A ferramenta também permite simular diferentes cenários, ajustando dimensões, cobrimentos e resistências dos materiais para encontrar a solução ideal de forma rápida e prática. Tudo isso com organização, padronização e facilidade de revisão dos cálculos.

Em um mercado cada vez mais exigente, trabalhar com ferramentas inteligentes não é mais um diferencial - é uma necessidade.

Adquira sua planilha do Excel e leve mais produtividade, confiabilidade e profissionalismo para seus projetos estruturais!

Adquira esta planilha automática em Excel por apenas R$ 8,50 e nos ajude a manter o site.
