Calculadora de Área de Aço dos Estribos A_sw Viga de Concreto Armado - Cálculo de Estribos

Calcular Área de Aço dos Estribos Viga de Concreto Armado - Cálculo de Estribos

Informe os parâmetros necessários abaixo e veja o resultado no painel à direita.

Largura b_w (cm)

Altura h (cm)

Altura Útil (cm) - Ver Calculadora | 90% | 95%

FCK do Concreto (MPa) 20 MPa 25 MPa 30 MPa 35 MPa 40 MPa 45 MPa 50 MPa

Minoração do Concreto γ_c

Majoração dos Esforços γ_f

Esforço Cortante Solicitante V_k (kN) - Ver Calculadora

Classe do Aço CA-25 CA-50 CA-60

Minoração do Aço γ_s

Diâmetro Estribo Ø (mm) 5 6.3

Número de Ramos 2

Resultados

---

---

---

---

---

---

---

Observações sobre a Área de Aço dos Estribos Asw em vigas de concreto armado

A área de aço A_sw representa a soma das seções transversais de todos os ramos verticais de um estribo (armadura transversal) em uma viga de concreto armado. Ela é fundamental para resistir ao esforço cortante, sendo calculada para garantir que os estribos absorvam a força que o concreto sozinho não suporta.

Principais Características:

• Cálculo: Geralmente expressa em cm²/m, o A_sw é obtido com base na força cortante atuante, resistência do concreto e espaçamento entre estribos (s).
• Ramos do Estribo: Para um estribo comum de 2 ramos, A_sw é o dobro da área da barra utilizada (2 x A_Ø).
• Dimensionamento: O valor deve superar a armadura mínima necessária para evitar rupturas frágeis, sendo comparado com o A_sw,min.
• Parâmetros: Considera o diâmetro da barra do estribo, o número de ramos e o espaçamento longitudinal entre eles.

O dimensionamento visa, portanto, definir o diâmetro e o espaçamento dos estribos para satisfazer a área A_sw necessária ao longo da viga.

A Área de Aço dos Estribos Asw pode ser calculada por meio da seguinte fórmula:

\[A_\text{sw} = \frac{V_\text{Sw}}{0,9 \cdot d \cdot f_\text{yd}} \]

Onde

A_sw é a Área de Aço dos Estribos, em cm²/m;

V_Sw é a parcela da força cortante de cálculo V_Sd que deve ser resistida pela armadura transversal (estribos) em uma viga de concreto armado, segundo a NBR 6118. Ele representa a diferença entre o esforço cortante total solicitado e a parte absorvida pelo concreto (V_c), calculado como (V_Sw = V_Sd - V_c), em kN;

d é a altura útil da viga em cm;

f_yd é a tensão de cálculo ao escoamento do aço em kN/cm². Para converter de MPa para kN/cm², basta dividirmos por 10.

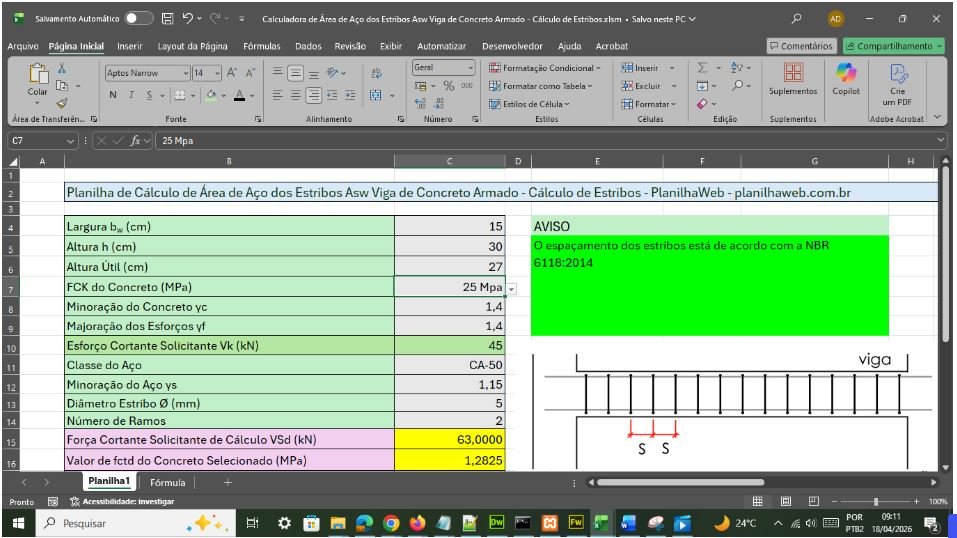

Adquira a Planilha Automática em Excel para o cálculo da Área de Aço dos Estribos Asw Vigas de Concreto Armado

Além de poder usar de forma gratuíta a nossa Calculadora Online de Cálculo da Área de Aço dos Estribos Asw em Vigas de Concreto Armado, você pode também adquirir a Planilha Automática em Excel para o Cálculo da Área de Aço dos Estribos Asw, e modificá-la da forma que desejar.

Se você atua - ou está se preparando para atuar - com dimensionamento estrutural, sabe que o cálculo da área de aço dos estribos Asw é uma etapa essencial para garantir a segurança ao cisalhamento em vigas de concreto armado. E, convenhamos: fazer isso manualmente, repetidas vezes, consome tempo e abre espaço para erros.

Pensando nisso, desenvolvemos uma planilha automática em Excel + VBA que transforma esse processo em algo rápido, prático e extremamente confiável.

Por que essa planilha vai fazer diferença no seu dia a dia?

• Cálculo automático do Asw com base nos parâmetros do projeto.
• Aplicação correta dos critérios da ABNT NBR 6118.
• Sugestão prática de diâmetros e espaçamentos de estribos.
• Redução de erros em contas manuais
• Resultados imediatos, prontos para uso em projeto.

Adquira esta planilha automática em Excel por apenas R$ 12,50 e nos ajude a manter o site.
