Como Calcular a Armadura Longitudinal Mínima Pilar Concreto Armado As,min
A armadura longitudinal mínima (As,min) em pilares de concreto armado, segundo a NBR 6118, é a quantidade mínima de aço exigida para garantir a segurança contra ruptura frágil, flambagem local e resistir a pequenos esforços não considerados no cálculo.
A fórmula para o cálculo da armadura longitudinal mínima As,min em pilares de concreto armado pode ser representada da seguinte forma:
\[A_\text{s,min} = 0,15 \cdot \frac{N_d}{f_\text{yd}} \geq 0,004 \cdot A_c \]Onde:
As,min é a Armadura Longitudinal Mínima, em cm2
Nd é a força normal de projeto, em kN.
fyd é a tensão de cálculo ao escoamento do aço, em kN/cm2. Para
converter de MPa para kN/cm2, basta dividirmos por 10.
Ac é a área da seção transversal do pilar, ou seja,
base x altura.

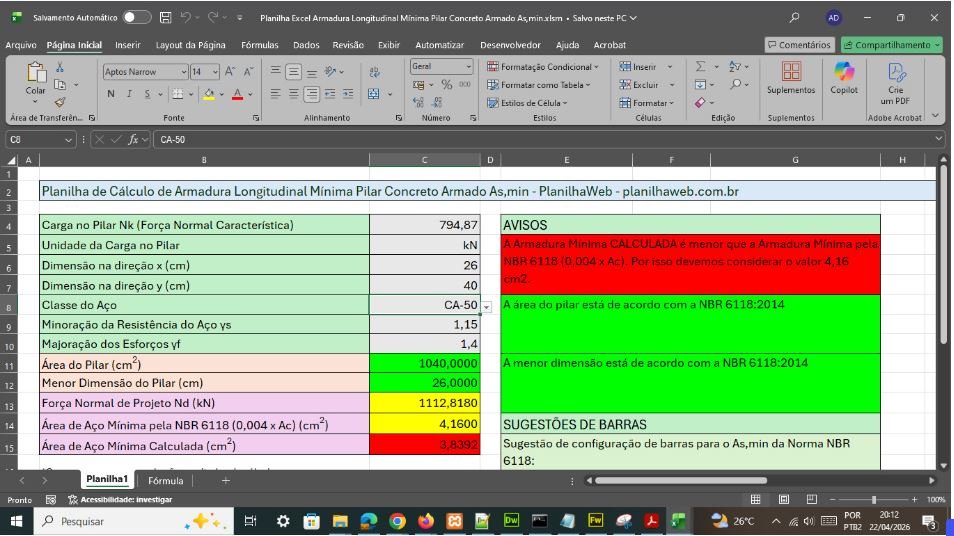

Adquira a Planilha Automática em Excel para o cálculo da Armadura Longitudinal Mínima Pilar Concreto Armado As,min
Além de poder usar de forma gratuíta a nossa Calculadora Online de Cálculo da Armadura Longitudinal Mínima Pilar Concreto Armado As,min, você pode também adquirir a Planilha Automática em Excel para o Cálculo da Armadura Longitudinal Mínima Pilar Concreto Armado As,min, e modificá-la da forma que desejar.
Calcular a armadura longitudinal mínima (As,min) de pilares de concreto armado é uma etapa essencial para garantir segurança, ductilidade e conformidade com normas técnicas. Embora o conceito seja relativamente direto, sua aplicação no dia a dia - com diferentes seções, classes de concreto e combinações de projeto - pode se tornar repetitiva e sujeita a erros quando feita manualmente.
É nesse ponto que o uso de uma planilha automatizada do Microsoft Excel se destaca como uma solução prática e eficiente.
Precisão e confiabilidade
Uma planilha bem estruturada aplica automaticamente as expressões normativas para o cálculo da As,min, considerando parâmetros como área da seção do pilar, taxa mínima de armadura exigida e limites normativos.
Com isso, elimina-se o risco de erros comuns de cálculo manual, como unidades inconsistentes ou aplicação incorreta de fórmulas.
Agilidade no dimensionamento
Em projetos com diversos pilares, repetir cálculos manualmente consome tempo e reduz a produtividade. A automação permite inserir dados rapidamente, obter resultados instantâneos e dimensionar vários elementos em sequência.
O ganho de tempo é significativo, principalmente em projetos maiores.
Padronização dos resultados
A planilha garante que todos os pilares sejam verificados com o mesmo critério, o que é fundamental para manter consistência no projeto, facilitar revisões técnicas e evitar discrepâncias entre elementos estruturais.
Facilidade para análises e otimização
Com uma planilha automatizada, você pode testar diferentes cenários com poucos cliques: alterar dimensões do pilar, ajustar classe do concreto e avaliar impacto na armadura mínima.
