Calculadora de Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118

Calcular Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118

Informe os parâmetros necessários abaixo.

Largura b_w (cm)

Altura h (cm)

FCK do Concreto (MPa) 20 MPa 25 MPa 30 MPa 35 MPa 40 MPa 45 MPa 50 MPa

Aço CA-25 CA-50 CA-60

Diâmetro Estribo Ø (mm) 5 6.3

Número de Ramos 2

Resultados

---

---

---

---

Sobre o cálculo da Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118

A Armadura Transversal Mínima em vigas de concreto armado, segundo a ABNT NBR 6118, é a quantidade mínima de estribos que deve ser obrigatoriamente adotada na viga, mesmo quando o esforço cortante calculado é baixo.

A armadura transversal mínima representa um limite inferior de armadura transversal para garantir que a viga tenha comportamento dúctil, resistência após a fissuração e segurança contra ruptura frágil por cisalhamento.

A área de aço da Armadura Transversal Mínima em vigas de concreto armado pode ser calculada pela seguinte fórmula:

\[\frac{A_\text{sw,min}}{S} = 0,2 \cdot \frac{f_\text{ctk,m}}{f_\text{ywk}} \cdot b_w\]

Onde:

A_sw,min é a área de aço da armadura transversal mínima, em cm²/m;

S é espaçamento a ser considerado para o cálculo, geralmente 100 cm;

f_ctk,m é a resistência à tração média do concreto, que deverá entrar na fórmula em kN/cm²;

f_ywk é a resistência característica ao escoamento do aço transversal (estribos), que deverá entrar na fórmula em kN/cm²;

b_w é a largura da viga, em cm.

A armadura transversal mínima é obrigatória? Sim, mesmo quando o cálculo indica que não seria necessário estribo, a norma exige a armadura mínima porque o concreto fissura naturalmente, há imperfeições construtivas e ocorre redistribuição de esforços.

Sem a armadura transversal mínima a ruptura por cisalhamento pode ser súbita e sem aviso.

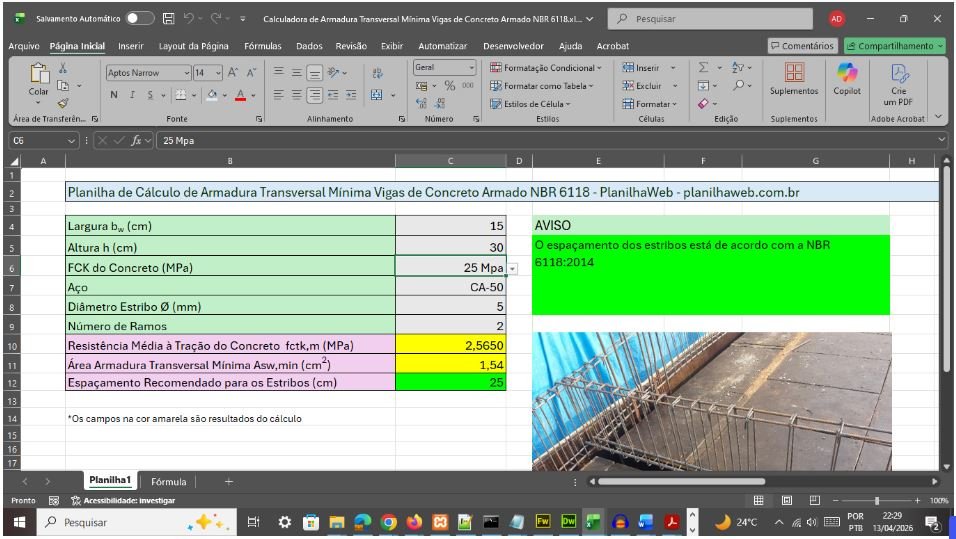

Adquira a Planilha Automática em Excel para o cálculo da Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118

Além de poder usar de forma gratuíta a nossa Calculadora Online de Cálculo da Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118, você pode também adquirir a Planilha Automática em Excel para o Cálculo da Armadura Transversal Mínima Vigas de Concreto Armado NBR 6118, e modificá-la da forma que desejar.

Se você trabalha com dimensionamento estrutural, sabe que o cálculo da armadura transversal mínima em vigas de concreto armado, conforme a ABNT NBR 6118, exige atenção aos detalhes e pode tomar tempo quando feito manualmente. Pensando nisso, desenvolvemos uma planilha automatizada em Excel + VBA que torna esse processo muito mais rápido, seguro e eficiente.

Com poucos dados de entrada, a planilha realiza automaticamente todas as verificações necessárias, aplicando corretamente as equações normativas e auxiliando na escolha do diâmetro e espaçamento dos estribos. É a solução ideal para quem busca produtividade sem abrir mão da precisão técnica.

Principais vantagens:

• Cálculo automático da armadura transversal mínima conforme a NBR 6118.
• Redução de erros com fórmulas já implementadas e testadas.
• Agilidade no dimensionamento - resultados em segundos.
• Sugestão prática de estribos e espaçamento.
• Interface simples e intuitiva, pronta para uso.
• Padronização dos projetos, aumentando a confiabilidade técnica.
• Ideal para engenheiros, projetistas e estudantes.

Além disso, por ser desenvolvida em Excel com VBA, a planilha permite automações inteligentes sem exigir softwares complexos ou conhecimentos avançados.

Invista em uma ferramenta que otimiza seu tempo, aumenta sua produtividade e eleva o nível dos seus projetos estruturais.

Adquira esta planilha automática em Excel por apenas R$ 8,50 e nos ajude a manter o site.
