Calculadora de Força Cortante Resistida Pelo Concreto Vigas de Concreto Armado V_c - Cálculo de Estribos

Calcular Força Cortante Resistida Pelo Concreto Vigas de Concreto Armado V_c - Cálculo de Estribos

Informe os parâmetros necessários abaixo e veja o resultado no painel à direita.

Largura b_w (cm)

Altura h (cm)

Altura Útil (cm) - Ver Calculadora | 90% | 95%

FCK do Concreto (MPa) 20 MPa 25 MPa 30 MPa 35 MPa 40 MPa 45 MPa 50 MPa

Coeficiente de Segurança do Concreto γ_c

Resultados

---

---

Observações sobre a Força Cortante Resistida Pelo Concreto V_c em vigas de concreto armado

A Força Cortante Resistida pelo Concreto (V_c) em vigas de concreto armado é a parcela da carga transversal suportada pela resistência interna do próprio concreto antes da ruptura, atuando em conjunto com a armadura transversal (estribos). Ela engloba mecanismos como a biela de compressão, atrito entre agregados e efeito pino.

Principais Mecanismos de Resistência do Concreto:

• Biela de Concreto Comprimido: Entre fissuras inclinadas, o concreto atua como uma biela inclinada que resiste à compressão.
• Zona Comprimida (Banzo): A parte superior da viga, ainda não fissurada, absorve parte do esforço de cisalhamento.
• Engrenamento dos Agregados: O atrito entre as superfícies fissuradas do concreto ajuda a transmitir tensões.
• Efeito Pino (Dowel Action): A armadura longitudinal resiste à força cortante tentando se opor à separação das partes do concreto.

Dimensionamento e Comportamento:

• A Força Cortante Total Resistente (V_Rd) é a soma da resistência do concreto (V_c) com a dos estribos (V_s).
• O concreto é muito eficiente em suportar as tensões de compressão inclinadas (bielas), enquanto os estribos resistem à tração diagonal que causaria a fissuração.
• Em vigas altas ou curtas, a "ação de arco" torna a resistência do concreto mais significativa.

A Força Cortante Resistida pelo Concreto (V_c) pode ser calculada por meio da seguinte fórmula:

\[V_c = 0,6 \cdot f_\text{ctd} \cdot b_w \cdot d \]

Onde

V_c é a Força Cortante Resistida pelo Concreto, em kN;

f_ctd é a resistência de cálculo à tração do concreto em kN/cm². Para converter de MPa para kN/cm², basta dividirmos por 10;

b_w é a largura da viga em cm;

d é a altura útil da viga em cm.

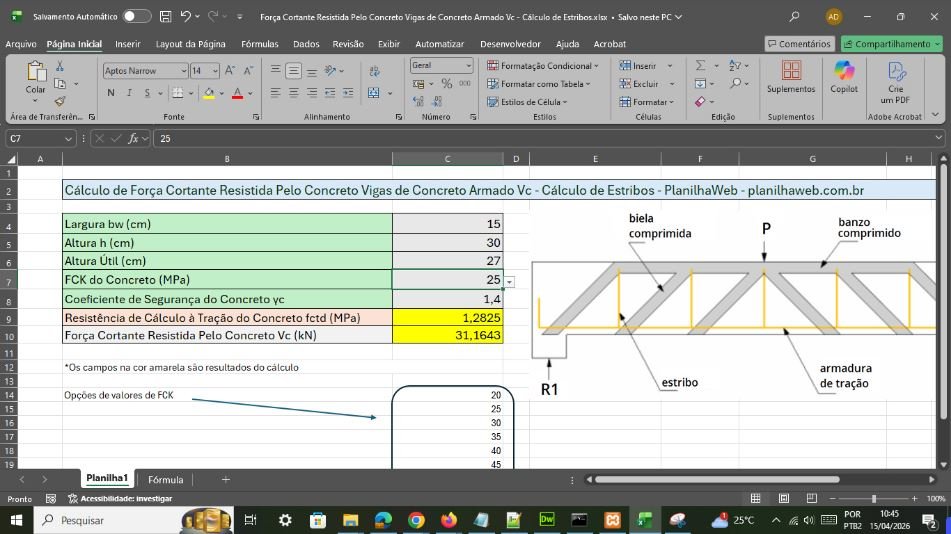

Adquira a Planilha Automática em Excel para o cálculo da Força Cortante Resistida Pelo Concreto Vigas de Concreto Armado Vc

Além de poder usar de forma gratuíta a nossa Calculadora Online de Cálculo da Força Cortante Resistida Pelo Concreto Vigas de Concreto Armado V_c, você pode também adquirir a Planilha Automática em Excel para o Cálculo da Força Cortante Resistida Pelo Concreto Vigas de Concreto Armado, e modificá-la da forma que desejar.

Se você trabalha com dimensionamento estrutural, sabe que calcular corretamente a força cortante resistida pelo concreto (Vc) em vigas de concreto armado é essencial para garantir segurança e economia no projeto. Pensando nisso, desenvolvemos uma planilha automática em Excel + VBA que torna esse processo rápido, preciso e totalmente confiável.

Com poucos dados de entrada, a planilha calcula automaticamente o valor de Vc, aplicando os critérios da ABNT NBR 6118 e auxiliando você na tomada de decisão sobre a necessidade e dimensionamento dos estribos.
