Calculadora de Perda de Carga Unitária Fórmula Hazen-Williams
Calcular Perda de Carga Unitária Fórmula Hazen-Williams
Insira as informações solicitadas e observe o resultado no painel à direita.
Fórmula da Perda de Carga Unitária Fórmula de Hazen-Williams
A equação de Hazen-Williams é utilizada especificamente para calcular a perda de carga por atrito em escoamentos de água à temperatura ambiente (4º a 25º) dentro de tubulações forçadas. É ideal para redes de abastecimento, sistemas de sprinkler (incêndio) e irrigação, aplicando-se bem a diâmetros de 50 mm a 3.500 mm.
Principais usos e características:
- Aplicações: Sistemas de abastecimento de água, hidráulica predial, redes de incêndio (sprinklers) e sistemas de irrigação.
- Condições de aplicação: Apenas para água em regime turbulento.
- Limitações: Não deve ser usada para outros fluidos (óleos, gases) ou água a altas temperaturas/viscosidades.
- Vantagem: O coeficiente de atrito (C) não depende do número de Reynolds ou da velocidade, facilitando cálculos manuais.
- Precisão: Válida para diâmetros acima de 50 mm e velocidades de escoamento inferiores a 3 m/s.
A fórmula de Hazen-Williams é uma equação empírica utilizada para calcular a Perda de Carga Unitária em tubulações, especialmente em sistemas de água. Ela relaciona a perda de carga unitária com o diâmetro interno do tubo, a vazão e um coeficiente de rugosidade específico do material do tubo.
\[J = \frac{10,643 \cdot Q^\text{1,852}}{C^\text{1,852} \cdot D^\text{4,871}} \] Onde:J = perda de carga unitária em m/m (metro por metro ou metro de coluna d'água por metro);
Q = vazão do escoamento, em m3/s;
D = diâmetro interno para o fluxo do tubo em metros (m);
C = Coeficiente de Hazen-Williams. Por exemplo, o valor 150 equivale ao tubo de PVC. Veja uma tabela de valores do Coeficiente de Rugosidade C para a fórmula de Hazen-Willians
Em hidráulica, MCA ou m.c.a (metros de coluna d'água) é uma unidade de medida da pressão da água, utilizada para indicar a altura que a água consegue atingir devido à pressão estática que a coluna de água exerce. Em termos simples, 1 MCA corresponde à pressão que a água exerce sobre uma tubulação a uma altura de 1 metro.

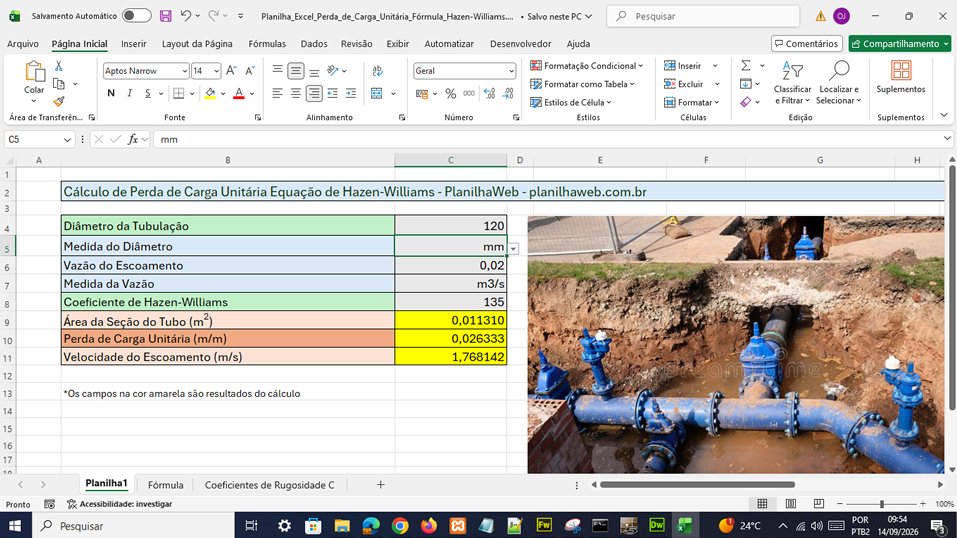

Adquira a Planilha Automática em Excel para o cálculo da Perda de Carga Unitária Fórmula Hazen-Williams
Facilite seus cálculos hidráulicos com nossa Planilha Automática em Excel para o cálculo da Perda de Carga Unitária pela Equação de Hazen-Williams.
Informe os principais dados da tubulação, como vazão, diâmetro e coeficiente de Hazen-Williams, e obtenha de forma rápida e organizada a perda de carga unitária, fundamental para o dimensionamento de redes e instalações hidráulicas.
- Cálculo automático;
- Aplicação da Equação de Hazen-Williams;
- Resultado em m/m;
- Mais rapidez nos cálculos;
- Redução de erros em operações repetitivas;
- Ideal para engenheiros, arquitetos e estudantes.
Mais praticidade para seus projetos hidráulicos. Deixe o Excel fazer os cálculos por você!
